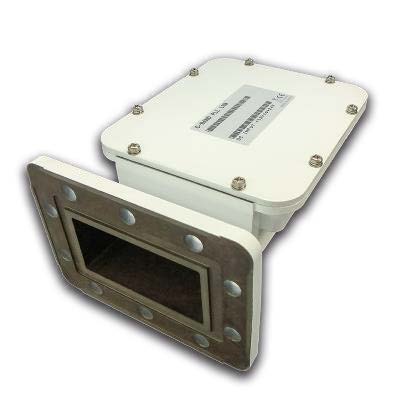

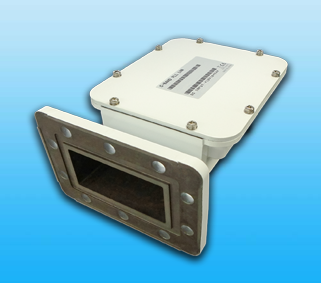

C-BAND PLL LNB
该 LNB 是专为 C 波段卫星通信下行链路应用而设计的低噪声下变频放大器。
它由一个三级 HEMT 放大器和一个带锁相本地振荡器(5.15 GHz 或 5.76 GHz)的下变频器组合而成,PLL 本振与内部高稳定性 TCXO 基准或外部 10MHz 基准同步。
LNB 接收射频信号(C 波段:3.4 至 4.2 GHz、3.625 至 4.2 GHz 或 4.5 至 4.8 GHz)作为输入,将射频信号下变频为中频信号(L 波段:950 至 1,750 MHz、950 至 1,525 MHz 或 960 至 1,260 MHz),并输出中频信号。
它由 +24 V 直流电源(范围: +12 至 +24 V)输入供电。
LNB 采用单个全天候外壳,可在室外使用,射频输入采用 CPR-229G 波导法兰,中频输出采用 N 型或 F 型母头。
DS-C-BANDPLLLNBLNBNJS8496Series.pdf
