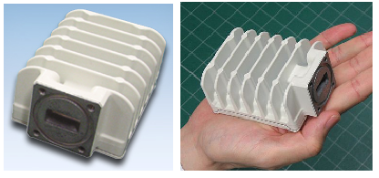

3W Ku波段BUC

型号：NJT8302系列

特点：

¬ Ku波段全覆盖

Ø 扩展Ku波段：13.75-14.5GHz

Ø 标准Ku波段：14.0-14.5GHz

¬ 超高效率和低失真

Ø P1dB：最小+34dBm @ 全温度范围

Ø 功耗：18W

Ø ACPR:-26dBc @ Pout=+34dBm

¬ 尺寸最小和重量最轻

Ø 尺寸：91.55 X 68 X 42.5mm

Ø 重量：350g

¬ 采用先进的技术

¬ RoHS兼容

型号

RF频率

本振

IF频率

输出功率@P1dB

IF接头

电源

NJT8302UN

13.75GHz至14.5GHz

12.8GHz

950至1700MHz

3W线性

（最小+34dBm）

N头

+12至+30VDC

NJT8302UF

F头

NJT8302N

14.0GHz至14.5GHz

13.05GHz

950至1450MHz

N头

NJT8302F

F头

项目

技术指标

输出接口

波导，含凹槽WR75

输入接口

N型阴头(50欧姆) （NJT8302N/02UN）

F型阴头(75欧姆) （NJT8302F/02UF）

输出功率（1dB压缩点）

+34dBm最小（全温度范围）

线性增益

58dB典型，51dB最小

ACPR

-26dBc典型@Pout=+34dBm

外部参考信号

频率        10MHz（正弦波形）

输入功率    -5至+5dBm@输入端口

相位噪声    -125dBc/Hz@100Hz; -135dBc/Hz@1kHz; -140dBc/Hz@10kHz;

本振相位噪声

-60dBc/Hz@100Hz, -70dBc/Hz@1kHz

-80dBc/Hz@10kHz, -90dBc/Hz@100kHz, -100dBc/Hz@1MHz

接收频带噪声密度

-156 dBm/Hz max. @ 10.95 to 12.75 GHz

驻波比V.S.W.R.

输入驻波比: 最大2:1      输出驻波比: 最大2:1

电源

直流电源:+24V( +12V至+30V)

18W标准,23W最大 @ Pout=+34dBm

15W最大 @ 无IF信号和+25°C

2W最大 @ 10MHz参考信号关闭（Mute on）

发射开关

本振失锁或无10MHz参考源输入控制发射开关

温度范围(周围环境)

工作温度范围： -40至+55C；  存储温度范围：-40至+75C

湿度

0至100%

海拔高度

4572m

尺寸（不含接头）

91.55(L) x 68mm (W) x 42.5 mm (H)

重量

350g
