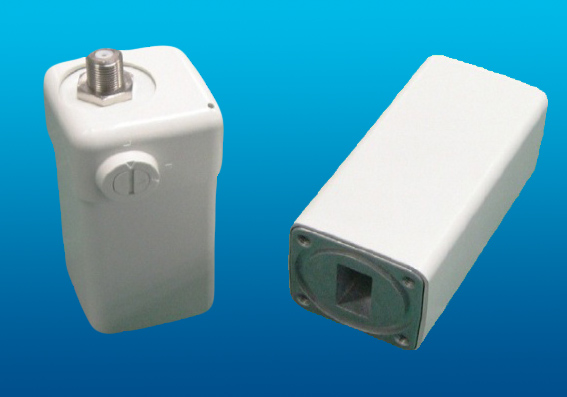

Ku波段双本振LNB(本振切换) |
|||||||
型号:NJR2841/42/43系列 |
|||||||
特点: ¬ 双本振切换 Ø 本振:9.75/10.6GHz ¬ 全Ku波段 Ø RF频率:10.70 GHz至12.75 GHz 低波段: 10.70 GHz至11.70 GHz 高波段: 11.70 GHz至 12.75 GHz ¬ 本振开关控制 本振选择方式: Ø 机械控制:NJR2841系列 Ø 22KHz控制:NJR2842系列 Ø 输入电压(高/低):NJR2843系列 ¬ 小尺寸和重量轻 Ø 重量:240 g(N接头) 重量:210 g(F接头) ¬ RoHS兼容
|
|||||||
型号 |
RF频率 |
本振 |
IF频率 |
本振稳定度 |
本振选择 |
IF接头 |
|
NJR2841E |
低波段: 10.70 GHz至11.70 GHz 高波段: 11.70 GHz至 12.75 GHz |
9.75GHz /10.6GHz |
低波段: 950至1950 MHz 高波段: 1100至2150 MHz |
与外部时钟一致 |
机械控制 |
F头 |
|
NJR2841EN |
N头 |
||||||
NJR2842E |
22KHz控制 |
F头 |
|||||
NJR2842EN |
N头 |
||||||
NJR2843E |
输入电压控制 (高低) |
F头 |
|||||
NJR2843EN |
N头 |
||||||
NJR2841L |
+/-50ppm (+/-500kHz typ.) |
机械控制 |
F头 |
||||
NJR2841LN |
N头 |
||||||
NJR2841H |
+/-10ppm (+/-100kHz typ.) |
F头 |
|||||
NJR2841HN |
N头 |
||||||
NJR2841S |
+/-3ppm (+/-30kHz typ.) |
F头 |
|||||
NJR2841SN |
N头 |
||||||
NJR2842L |
+/-50ppm (+/-500kHz typ.) |
22KHz控制 |
F头 |
||||
NJR2842LN |
N头 |
||||||
NJR2842H |
+/-10ppm (+/-100kHz typ.) |
F头 |
|||||
NJR2842HN |
N头 |
||||||
NJR2842S |
+/-3ppm (+/-30kHz typ.) |
F头 |
|||||
NJR2842SN |
N头 |
||||||
NJR2843L |
+/-50ppm (+/-500kHz typ.) |
输入电压控制 (高低) |
F头 |
||||
NJR2843LN |
N头 |
||||||
NJR2843H |
+/-10ppm (+/-100kHz typ.) |
F头 |
|||||
NJR2843HN |
N头 |
||||||
NJR2843S |
+/-3ppm (+/-30kHz typ.) |
F头 |
|||||
NJR2843SN |
N头 |
技术指标:
输入接口 |
WR75波导接口,带密封槽 |
输出接口 |
N接头(50欧姆)/F接头(75欧姆) |
噪声系数(温度:25C) |
0.8dB 标准,1.0dB最大 |
增益(温度:25C) |
48dB最小值, 62dB最大值 |
本振泄漏电平 |
-40dBm最大 (中频输出接口); -60dBm最大 (射频输入接口) |
相位噪声 |
(内参考型号):-50dBc/Hz@100Hz,-70dBc/Hz@1KHz, -75dBc/Hz@10KHz,-85dBc/Hz @100KHz (外参考型号):-50dBc/Hz@100Hz,-70dBc/Hz@1KHz, -75dBc/Hz@10KHz,-85dBc/Hz @100KHz *与外部参考源噪声一样 |
谐波 |
1)-120dBm最大,射频输入端口,固定的频率谐波,与测试正弦波不相关 2)-40dBc最大,中频输出端口,测试正弦波幅度为-10dBm |
驻波比VSWR |
输入驻波比:2.5:1 输出驻波比:2.3:1 |
电源 |
+10到+24 VDC |
工作电流 |
200mA 最大 |
温度范围(外部环境) |
工作温度:-40至+60℃,存储温度:-40至+80℃ |
尺寸(不含接口和机械开关) |
83.4mm(L) X 42mm(W) x 42mm(H)(NJR2841系列) 82.2mm(L) X 40mm(W) x 40mm(H)(NJR2842/43系列) |
重量 |
240克(N接头); 210克(F接头) |
