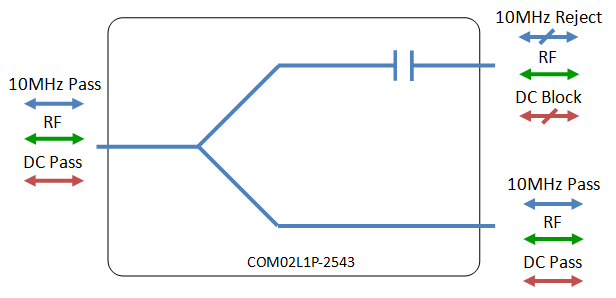

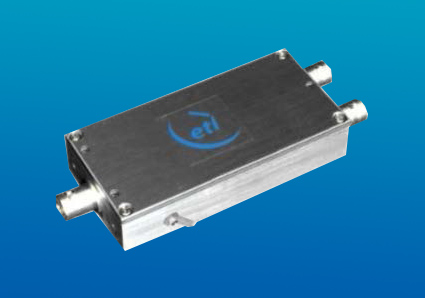

COM02L1P-2543 是一款2路无源功分合路器，可以稳定工作在850 MHz 至2150 MHz 频段内，10MHz参考信号与直流在端口1导通。

该型功分合路器具有多种连接器可供选择:

 50 Ω SMA，N型，BNC和75 Ω BNC 或F型。

RF 参数

COM02L1P-2543

S5S5

N5N5

B5B5

B7B7

F7F7

频率范围

850-2150 MHz

RF 连接器

50Ω SMA型

50Ω N型

50Ω BNC型

75Ω BNC型

75Ω F型

插入损耗

0.5±0.4dB

0.5±0.4dB

0.5±0.4dB

0.7±0.4dB

0.7±0.4dB

平坦度

± 0.35 dB

± 0.35 dB

± 0.35 dB

± 0.35 dB

± 0.35 dB

输入回波损耗

22 dB 典型

22 dB 典型

22 dB 典型

14 dB 典型

14 dB 典型

15 dB 最小

15 dB 最小

15 dB 最小

10 dB 最小

10 dB 最小

输出回波损耗

24 dB 典型

24 dB 典型

24 dB 典型

20 dB 典型

20dB 典型

15 dB 最小

15 dB 最小

15 dB 最小

12 dB 最小

12 dB 最小

典型隔离度

20 dB

20 dB

20 dB

20 dB

20 dB

相位 & 幅度偏移

3Φ

4Φ

4Φ

5Φ

5Φ

0.2dB

0.2dB

0.25dB

0.3dB

0.3dB

环境参数

最大工作参数

操作温度

0℃ 至 ﹢45℃

RF输入功率

+27dBm (500mW)

储存温度

-20℃ 至 ﹢75℃

DC电压

35V @ 任一RF接口

使用地点

仅室内

DC电流

500mA最大

相对湿度

85％最大（无凝结）

功耗

无

海拔

3050m

注：使用时超过额定参数，将瞬间造成永久损伤。

外观参数

尺寸（长x宽x高）mm

120.2x96.4x18.8
