COM08L1P-2591 8路L波段无源功分/合路器
这款模块的RF接口有多种可选：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。
这款模块的RF接口有多种可选：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。
COM08L1P-2591
8路L波段无源功分/合路器
COM08L1P-2591是一款无源8路L波段功分/合路器，10MHz与直流在所有端口都被隔离。
这款模块的RF接口有多种可选：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。

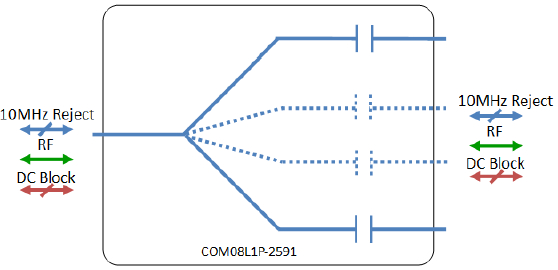

特性框图
|
RF 技术指标 |
|||||
|
COM08L1P-2591 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
频率范围 |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
|
RF 接头 |
50Ω SMA |
50Ω N |
50Ω BNC |
75Ω BNC |
75Ω F |
|
插入损耗 |
1.5 dB 典型 |
1.5 dB 典型 |
1.6 dB 典型 |
1.8 dB 典型 |
2.0 dB 典型 |
|
2.2 dB 最大 |
2.2 dB 最大 |
2.5 dB 最大 |
2.9 dB 最大 |
3.1 dB 最大 |
|
|
平坦度 |
± 1.2 dB |
± 1.2 dB |
± 1.4 dB |
± 1.7 dB |
± 1.7 dB |
|
输入回波损耗 |
18 dB 典型 |
18 dB 典型 |
15 dB 典型 |
15 dB 典型 |
15 dB 典型 |
|
13 dB 最小 |
13 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
输出回波损耗 |
22 dB 典型 |
22 dB 典型 |
20 dB 典型 |
15 dB 典型 |
15 dB 典型 |
|
13 dB 最小 |
13 dB 最小 |
12 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
隔离度典型 (dB) |
25 |
25 |
25 |
25 |
25 |
|
相位 & 幅度 偏差 |
3Φ |
4Φ |
4Φ |
10Φ |
10Φ |
|
0.3dB |
0.5dB |
0.5dB |
1.0dB |
1.0dB |
|
*上述插入损耗理论上是由于功率经8路分配后会下降9dB
典型的值可能因生产批次不同而有所差别。
|
环境 |
|
最大工作参数 |
||
|
操作温度 |
0˚C - 45˚C |
|
RF输入功率 |
+37 dBm (5W) 功分器 |
|
储存温度 |
-20˚C - +75˚C |
|
RF输入功率 |
+33 dBm (2W) 合路器 |
|
使用地点 |
仅室内 |
|
直流电压 |
35V on any RF port |
|
相对湿度 |
85% 无凝结 |
|
直流电流 |
N/A |
|
海拔 |
3050米 |
|
|
|
