COM02L1A-2271 2路L-Band有源合路
COM02L1A-2271
2路L-Band有源合路
概述：

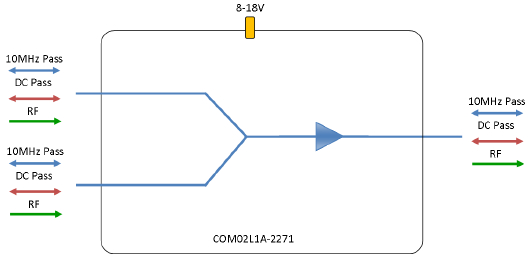

COM02L1A-2271型2路L-Band有源合路器具有单位增益，平坦的频率响应曲线，直流与10M信号在所有端口导通。该合路器需要由外置8-18V直流偏置电源供电。
该型合路器有多种连接器，可根据客户需求进行选择。
特性图：
技术指标：
|
COM02L1A-2254 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
|
频率范围 (MHz) |
850-2150 |
850-2150 |
850-2150 |
850-2150 |
850-2150 |
|
|
连接器 |
50Ω SMA |
50Ω N-Type |
50Ω BNC |
75Ω BNC |
75Ω F-Type |
|
|
1dB压缩点 |
typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
|
min |
10 dBm min |
10 dBm min |
10 dBm min |
10 dBm min |
10 dBm min |
|
|
三阶交调 |
21 |
21 |
21 |
21 |
21 |
|
|
噪声因数(dB) |
13 |
13 |
13 |
13 |
13 |
|
|
增益 |
0 ±0.50 dB |
0 ±0.50 dB |
0 ±0.6 dB |
0 ±0.75 dB |
0 ±0.75 dB |
|
|
平坦度 |
± 0.4 dB |
± 0.4 dB |
± 0.6 dB |
± 1.0 dB |
± 1.0 dB |
|
|
输入回波损耗 |
20 dB typ |
20 dB typ |
18 dB typ |
12 dB typ |
12 dB typ |
|
|
14 dB min |
14 dB min |
12 dB min |
8 dB min |
8 dB min |
||
|
输出回波损耗 |
20 dB typ |
20 dB typ |
18 dB typ |
14 dB typ |
14 dB typ |
|
|
15 dB min |
15 dB min |
12 dB min |
8 dB min |
8 dB min |
||
|
环境参数 |
|
最大工作参数 |
||
|
温度 |
0˚C to 45˚C |
|
射频输入功率 |
+20dBm |
|
储存温度 |
-20˚C to 75˚C |
|
直流电压 |
35V （任意端口） |
|
使用地点 |
室内 |
|
直流电流 |
2A （任意端口总电流） |
|
湿度 |
85% （无凝结） |
|
注：请勿使设备运行时超过最大参数，以免对设备造成损坏！ |
|
|
海拔高度 |
3050m |
|
||
|
外观参数 |
|
|
尺寸（长x宽x高）mm |
98.1 x 50.4 x 18.8 |
