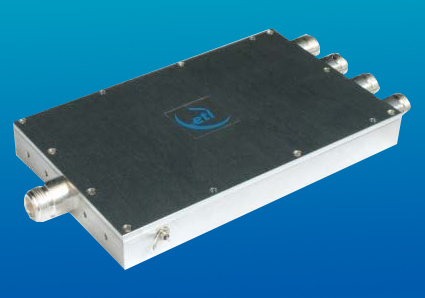

COM04L1A-2252 4路L波段有源合路器
概述：
COM04L1A-2252 是一款带有单位增益的4路L波段有源合路器。10MHz参考信号和直流供电仅在端口1导通，功分器需要8-24V直流供电。

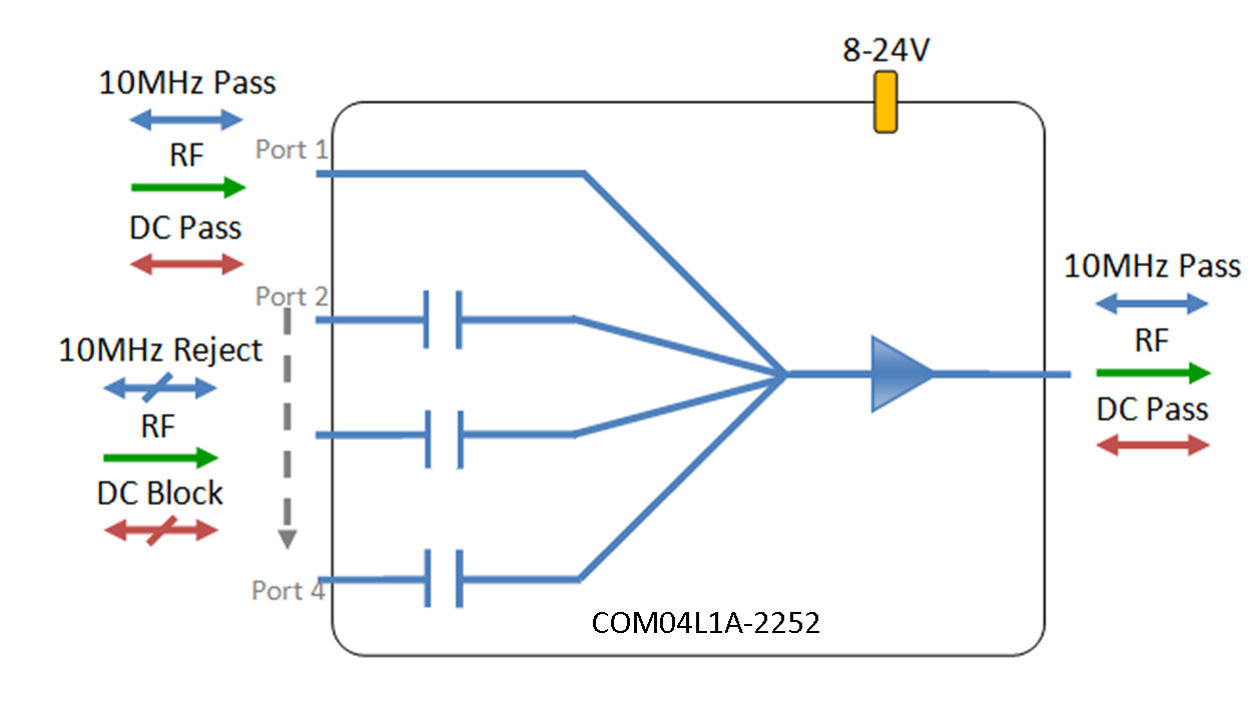

特性图：
技术指标
|
COM04L1A-2252 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
频率范围 |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
|
RF接口 |
50Ω SMA |
50Ω N型 |
50Ω BNC |
75Ω BNC |
75Ω F型 |
|
增益 |
0 ± 1.0 dB |
0 ± 1.0 dB |
0 ± 1.2 dB |
0 ± 1.5 dB |
0 ± 1.5 dB |
|
平坦度 |
0 ± 0.8 |
0 ± 0.8 |
0 ± 1.0 |
0 ± 1.8 |
0 ± 1.8 |
|
输入回波损耗 |
18 dB 典型 |
18 dB 典型 |
16 dB 典型 |
12 dB 典型 |
12 dB 典型 |
|
14 dB 最小 |
14 dB 最小 |
12 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
输出回波损耗 |
16 dB 典型 |
16 dB 典型 |
14 dB 典型 |
10 dB 典型 |
10 dB 典型 |
|
12 dB 最小 |
12 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
1 dB 压缩点 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
|
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
|
|
三阶交调 |
24dBm |
24dBm |
24dBm |
24dBm |
24dBm |
|
噪声系数 |
14dB |
14dB |
14dB |
14dB |
14dB |
|
环境 |
|
最大运行参数 |
||
|
工作温度 |
0˚C to 45˚C |
|
最大输入功率 |
+21 dBm (125mW) |
|
储存温度 |
-20˚C to +75˚C |
|
额定直流电压 |
35V （任意射频接口） |
|
使用地点 |
仅室内 |
|
额定直流电流 |
500mA 最大 |
|
湿度 |
85% 无凝结 |
|
直流耗电 |
80mA典型， 100mA最大 |
|
海拔 |
3050米 |
|
注：请勿使设备运行时超过最大参数，以免对设备造成损坏！ |
|
|

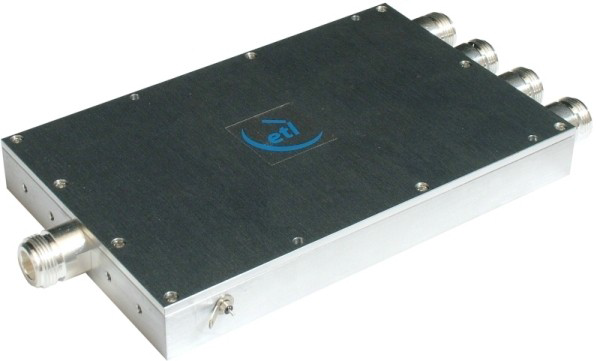

外观参数 |
|
|
尺寸（长x宽x高）mm |
150.64x96.4x18.8 |
