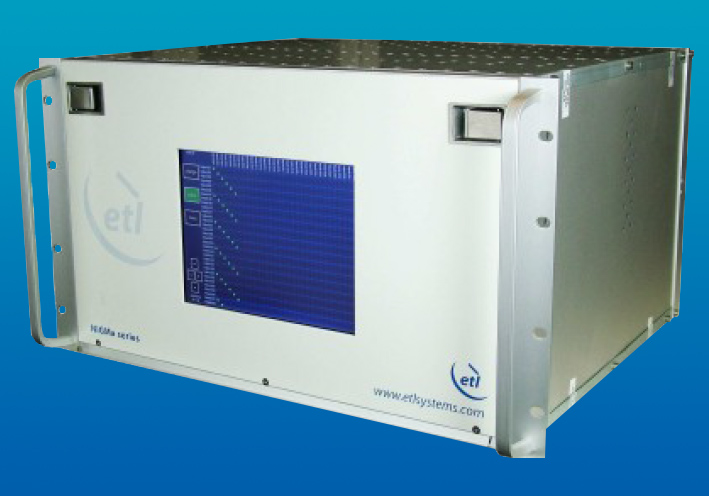

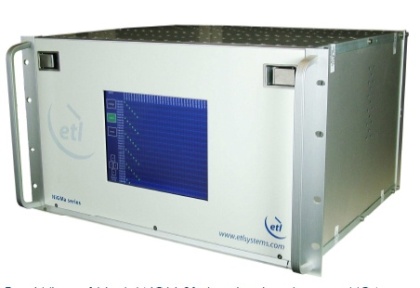

Enigma系列
32 x 32路L波段开关矩阵
概述
Enigma系列矩阵是一款优异的卫星地面L波段开关矩阵,为客户提供低成本的高性能的解决方案
|
|
技术指标
射频参数 |
|
规格 |
|||||||
容量 |
32输入端x32输出端 |
|
外观尺寸 |
6U高 x 450mm深 x 19”宽 |
|||||
路由
|
无阻隔分配 |
任何输入端口可连接任何输出端口 |
|
颜色 |
白色 |
||||
重量 |
29kg |
||||||||
增益 |
0±1 dB(nominal, mean across band) |
|
|
|
|||||
1dB 压缩点 |
5 dBm@单位增益 |
|
|
|
|||||
噪声系数 |
20dB@室温21±2°C |
|
环境 |
||||||
三阶交调 |
19 dBm典型,16dBm最小 |
|
操作温度 |
0 - 45˚C |
|||||
频率(MHz) |
950-1750 |
950-1950 |
850-2150 |
|
操作地点 |
仅室内 |
|||
隔离度: |
输入-输出 |
65 dB |
65 dB |
60 dB |
|
储存温度 |
-20˚C - +75˚C |
||
70dBtyp |
|
湿度 |
85%无凝结 |
||||||
输入-输入 |
75 dB |
72 dB |
70 dB |
|
|
||||
输入-输出 |
75 dB |
75 dB |
70 dB |
|
主要特点 |
||||
射频端口类型 |
NGM-21-B5B5(50ΩBNC) |
|
输入功分器卡: |
1卡/输入端口 |
|||||
隔离度 |
操作带宽 |
± 1.0 dB |
±1.25 dB |
± 1.5 dB |
|
输出开关卡 |
1卡/输出端口 |
||
每36MHz |
± 0.25 dB |
±0.25 dB |
± 0.25 dB |
|
矩阵卡 |
单卡,热插拔 |
|||
输入回波损耗 |
16 dB 典型 |
16 dB 典型 |
14 dB 典型 |
|
CPU |
双备份,热插拔 |
|||
输出回波损耗 |
18 dB 典型 |
18 dB 典型 |
14 dB 典型 |
|
自检 |
持续监视 |
|||
射频端口类型 |
NGM-21-S5S5 (50 ΩSMA) |
|
PSU |
双备份,热插拔 |
|||||
隔离度 |
操作带宽 |
± 1.0 dB |
±1.25 dB |
± 1.25 dB |
|
|
|
||
每36MHz |
± 0.2 dB |
± 0.2 dB |
± 0.25 dB |
|
系统控制 |
||||
输入回波损耗 |
20 dB 典型 |
18 dB 典型 |
16 dB 典型 |
|
本地控制: |
触摸屏&VGA图形输出 |
|||
输出回波损耗 |
20 dB 典型 |
18 dB 典型 |
16 dB 典型 |
|
远程控制 |
Via RS232/RS485, RJ45以太网 |
|||
射频端口类型 |
NGM-21-B7B7 (75 ΩBNC) |
|
SNMP通信 |
用于警报和监视 |
|||||
隔离度 |
操作带宽 |
± 1.0 dB |
± 1.5 dB |
±1.75 dB |
|
系统/电源故障 |
保持设定 |
||
|
每36MHz |
± 0.25 dB |
± 0.4 dB |
±0.5 dB |
|
远程控制软件 |
可用 |
||
输入回波损耗 |
|
15 dB 典型 |
14 dB 典型 |
12 dB 典型 |
|
Web浏览器接口 |
标准 |
||
输出回波损耗 |
|
15 dB 典型 |
14 dB 典型 |
12 dB 典型 |
|
|
|
||
射频端口类型 |
NGM-21-F7F7 (75 Ω F) |
|
|
|
|||||
隔离度 |
操作带宽 |
± 1.0 dB |
± 1.5 dB |
±2.0 dB |
|
电源 |
|||
每36MHz |
± 0.35 dB |
± 0.4 dB |
±0.5 dB |
|
交流: |
85-264V,50/60Hz,2Amax |
|||
输入回波损耗 |
10 dB 典型 |
10 dB 典型 |
10 dB 典型 |
|
PSU |
双备份 |
Diode OR |
||
输出回波损耗 |
15 dB 典型 |
14 dB 典型 |
12 dB 典型 |
|
热插拔PSU |
支持 |
