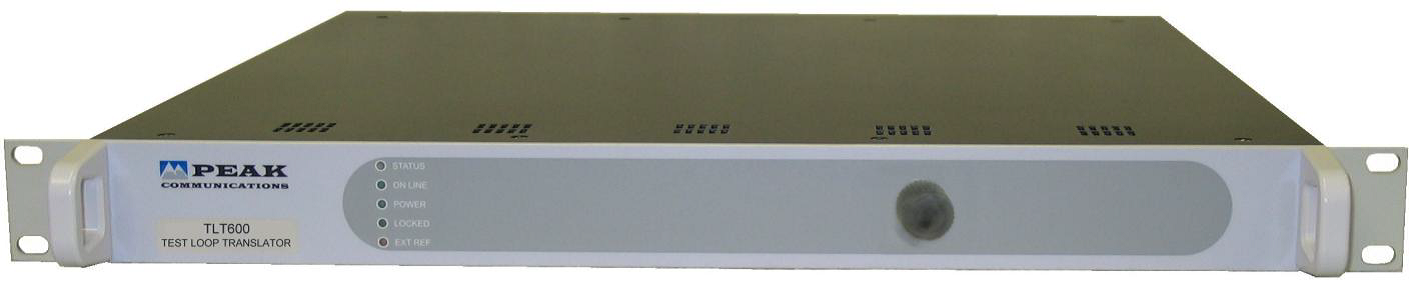

TLT(Ka)系列
Ka波段卫星模拟转发器
卫星模拟转发器产品
卫星模拟转发器用于对信号由一个频率向另一个频率的转换,已达到测试目的。转发器中没有滤波器,因此该设备的输出是变频后的混合信号,混合信号经滤波后仍可用于正常的信号传输。
TLT(Ka)系列设备的作用是将接收到的信号样本转换到用于进行监测和分析的频率。在0-30dB可选范围内,可变衰减器控制与监控系统可用来平衡输入功率。该设备包括一个RF电路模块,集成了一个单一的混频器和一块控制电路板对系统进行监控,并为本振提供稳定的参考信号源。
TLT(A)系列-典型技术指标
型号 |
输入频率 |
输出频率 |
TLT2750 |
Ka波段 (27.5-28.6GHz) |
L波段(950-2050MHz) |
TLT2800 |
Ka波段 (28.0-29.5GHz) |
L波段(950-2450MHz) |
TLT2900 |
Ka波段 (29.0-30.0GHz) |
L波段(950-1950MHz) |
TLT2960 |
Ka波段 (29.6-30.2GHz) |
L波段(950-1550MHz) |
TLT3000 |
Ka波段 (30.0-31.0GHz) |
L波段(950-1950MHz) |
TLT3100 |
全Ka波段 (27.5-31.0GHz) |
Ka波段(17.7-21.2GHz) |
技术参数
手动衰减器 |
|
|
|
规格 |
|
衰减范围: |
30dB |
|
|
长*宽*高 |
400mm*19”*1.75” |
控制: |
前面板控制 |
|
|
重量: |
4.5kg |
输入 |
|
|
|
控制系统接口 |
|
连接器: |
K型(2.92mm可选) |
|
|
报警: |
电源异常,本振失锁 |
回波损耗: |
>18dB |
|
|
控制: |
静音输入(可选) |
1dB压缩点: |
+15 dBm |
|
|
连接器: |
标准15针D型连接器 |
输出: |
|
|
|
环境 |
|
连接器: |
SMA 50,N(可选),K(可选) |
|
|
工作温度: |
0°C to +50°C |
传输特性 |
|
|
|
电磁兼容性: |
EN 55022 part B & EN 50082-1 |
变频损耗: |
20dB±2dB@0dB衰减 |
|
|
安全性: |
EN 60950 |
射频性能 |
|
|
|
电源 |
|
本振相位噪声: |
75dBc/Hz @ 100Hz |
|
|
交流: |
220V/50Hz |
|
|
|
|
功率: |
30W最大 |
射频静音(可选) |
|
|
|
|
|
激活: |
前面板开关 后面板独立控制输入(可选) |
|
|
选件: |
|
隔离度: |
60dB最小 |
|
|
(1) 手动0-30dBL波段衰减器 (2) 手动0-30dB超高频衰减器 (3) N型输入连接器(f) (4) N型输出连接器(f) (5) 外参考10MHz输入 (6) 前面板射频静音 (7) 后面板静音输入控制 |
|
|
|
||||
外部参考输入(可选) |
|
||||
频率: |
10MHz(5MHz可工厂预置) |
||||
电平: |
0dBm ±3dB |
||||
连接器: |
BNC |
