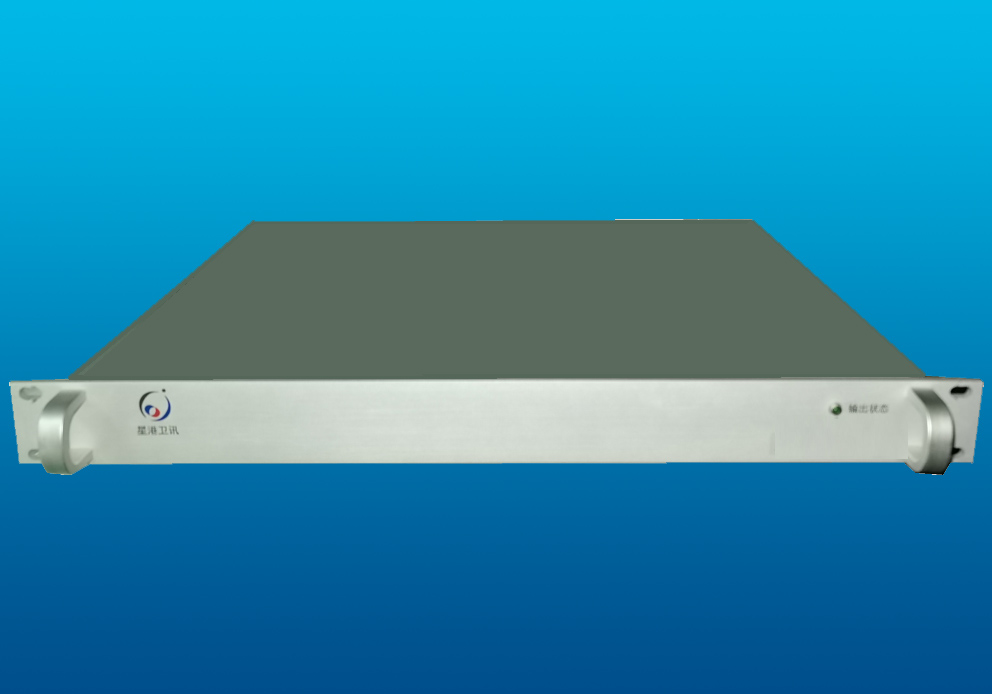

SatLT-1750U-W-Ku波段卫星模拟转发器
SatLT-1750U-W是北京星港卫讯科技发展有限公司自主研发的一款室外型Ku波段卫星模拟转发器，用于在地面测试系统中模拟空间轨道上的卫星转发器，天线接收来自卫星地面站发射端的上行射频信号，经处理后变成卫星地面站可接收的下行射频信号，通过天线发送给卫星地球站的接收端，完成卫星转发器的功能。
SatLT-1750U-W具有内置高稳定参考时钟，频谱性能优良，具有相位噪声低、输出稳定、抗干扰能力能力强的优点。
SatLT-1750U-W卫星模拟转发器被设计成室外安装设备，用户可可通过具有优异的耐高低温以及防水性能，可灵活安装于微波暗室、铁塔、楼顶甚至是移动平台进行卫星转发器的模拟。
SatLT-1750U-W是北京星港卫讯科技发展有限公司自主研发的一款室外型Ku波段卫星模拟转发器，用于在地面测试系统中模拟空间轨道上的卫星转发器，天线接收来自卫星地面站发射端的上行射频信号，经处理后变成卫星地面站可接收的下行射频信号，通过天线发送给卫星地球站的接收端，完成卫星转发器的功能。
SatLT-1750U-W具有内置高稳定参考时钟，频谱性能优良，具有相位噪声低、输出稳定、抗干扰能力能力强的优点。
SatLT-1750U-W卫星模拟转发器被设计成室外安装设备，用户可可通过具有优异的耐高低温以及防水性能，可灵活安装于微波暗室、铁塔、楼顶甚至是移动平台进行卫星转发器的模拟。
SatLT-1750U-W是北京星港卫讯科技发展有限公司自主研发的一款室外型Ku波段卫星模拟转发器，用于在地面测试系统中模拟空间轨道上的卫星转发器，天线接收来自卫星地面站发射端的上行射频信号，经处理后变成卫星地面站可接收的下行射频信号，通过天线发送给卫星地球站的接收端，完成卫星转发器的功能。
SatLT-1750U-W具有内置高稳定参考时钟，频谱性能优良，具有相位噪声低、输出稳定、抗干扰能力能力强的优点。
SatLT-1750U-W卫星模拟转发器被设计成室外安装设备，用户可可通过具有优异的耐高低温以及防水性能，可灵活安装于微波暗室、铁塔、楼顶甚至是移动平台进行卫星转发器的模拟|
技术指标 |
值 |
|
接收频率 |
14.00GHz – 14.50GHz |
|
最大接收功率 |
15dBm（不损坏） |
|
输入回波损耗 |
＞18dB |
|
可调衰减范围 |
30dB @1dB 步进（60dB范围可选） |
|
发射频率 |
12.25GHz – 12.75GHz |
|
发射功率 |
取决于RF固态功放功率 |
|
输出回波损耗 |
15dB |
|
转发器天线尺寸 |
0.33m等效 |
|
转发器本振 |
1750MHz（与标准Ku波段卫星转发器同） |
|
变频增益 |
20dB@ |
|
增益稳定度 |
0.5dB |
|
内部参考时钟 |
10MHz正弦波 |
|
本振相位噪声 |
-70dBc/Hz@100Hz -80dBc/Hz@1kHz -90dBc/Hz@10kHz -100dBc/Hz@100kHz -110dBc/Hz@1MHz |
|
控制方式 |
RS485或RS232串口控制 |
|
RF mute |
支持 |
|
供电 |
24V直流供电或220V交流供电 |
|
功耗 |
取决于RF固态功放功率 |
|
工作温度 |
-40℃至﹢70℃ |
|
工作湿度 |
0 – 100% |
