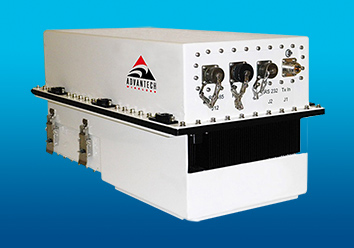

技术指标

50W

60W

80W

100W

125W

150W

200W

250W

可用性

CS, CR

√

√

√

√

√

√

√

√

CL

√

√

√

√

√

√

√

NA

CX, CI, CP

√

√

√

√

√

√

√

NA

输出功率 (PSAT) dBm

+47

+48

+49

+50

+51

+52

+53

+54

输出功率 (P1dB) 最小. dBm

+46

+47

+48

+49

+50

+51

+52

+53

变频增益 @ 最大. 适宜温度下

67 dB

68 dB

69 dB

70 dB

71 dB

72 dB

73 dB

74 dB

增益调整范围

20 dB 最小

输入/输出频率范围

见表A

频率检测

除CX频段（5.85 GHz– 6.725 GHz）外的非反相

增益平坦度

±1.5 dB, 最大@全频段, 0.6 dB/40 MHz

增益变化@全温度范围

±1.5 dB @全工作范围

增益随时间变化

±0.25 dB 最大@恒温和驱动水平

输入回波损耗/VSWR

14 dB / 1.5:1

输出回波损耗/VSWR

19 dB /1.25:1

噪声功率密度 (NPD)

-70 dBm/Hz,最大@ TX 频段

-155 dBm/Hz,最大@ Rx频段

杂散

-60 dBc,最大

额定功率下的谐波

-70 dBc,最大

AM/PM 转换

2.5 /dB 最大@P1dB

1°/dB 最大@3 dB 回退

三阶IMD

-26 dBc, 最大 @ 从P1dB回退3dB

本振频率(LO)

见表A

本振泄露

-20 dBm

相位噪声

-50 dBc/Hz@ 10Hz               -75 dBc/Hz@ 1000Hz              -95 dBc/Hz @ 100 kHz

-65 dBc/Hz@ 100Hz             -85 dBc/Hz @ 10 kHz             -105 dBc/Hz @ 1 MHz

群时延 (在任一40 MHz范围内):

线性                0.02 ns /MHz, 最大                             抛物线          0.003 ns/MHz2, 最大

纹波                 1 ns p-p, 最大

参考时钟 (自动切换)

注 如果不提供外部参考，装置将自动切换到内部参考。对于1:1冗余操作，建议使用内部10MHz参考。

参考频率

10 MHz

参考频率相位噪声

-115 dBc/Hz @ 10 Hz         -135 dBc/Hz @ 100 Hz  -148 dBc/Hz @ 1000 Hz

-150 dBc/Hz @ 10 kHz       -160 dBc/Hz @ 100 kHz

参考电平

0 dBm ± 5 dB

电源需求

AC输入电压

110 /220 VAC 自适应 (47-63 Hz)

功耗 (W)

400W

600W

800W

900W

1000W

1200W

1300W

1500W

规格

尺寸(L x W x H)

49.22 x 25.40 x 23.36 cm

重量

20 kg

22 kg

接口

RF输入                 N 型 (Female)

中继接口              MS3112E12-10P

电源接口              MS3102R16-10P

冗余                               MS3112E16-26P

RS-232                            MS3112E10-6P

RS-485                            MS3112E10-6P

RF输出                             CPR137波导口

环境指标

温度                           工作温度

贮存温度

-30 C 至 +55 C;           选件: 选件 1: -40°C 至 +55°C;       选件 2: -50°C 至 +50°C

-55 C 至 +85 C

相对湿度

100%, 冷凝

海拔

3050m
